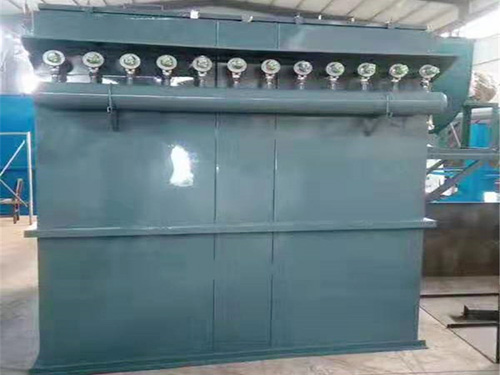

气箱式脉冲布袋除尘器是一种处理风量大、清灰效果好,,运行,维修方便,占地面积小的单元组合式除尘器。

气箱式脉冲布袋除尘器采用分箱室清灰。清灰时,逐箱隔离,轮流进行。各箱室的脉冲和清灰周期由清灰程序控制器按事先设定的程序自动连续进行,从而了压缩空气清灰的效果。

气箱式脉冲布袋除尘器广泛用于水泥厂的破碎安装、库顶、熟冷却机和磨机等收尘系统。

气箱式脉冲布袋除尘器整个箱体采用了和出口总管结构,灰斗可延伸到总管下,使进入的含尘烟气直接进人已扩大的灰斗内达到预除尘的效果。所以PPC型气箱脉冲布袋除尘器不仅能处理一般浓度的含尘气体,且能处理浓度含尘气体。

气箱式脉冲布袋除尘器用分室停风脉冲喷吹清灰技术,克服了常规脉冲布袋除尘器和分室反吹除尘器的缺点,清灰能力强,,排放浓度低,漏风率小,能耗少,钢耗少,占地面积少,运行稳定,经济效益好。

气箱式脉冲布袋除尘器检修换袋可在不停系统风机,系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈,密封性能好,牢固。滤袋龙骨采用多角形,减少了布袋与笼骨的磨擦,延长了除尘布袋的寿命又便于卸下布袋。

这款收尘器由上箱体、中箱体、灰斗、导流管、支架、滤袋组件及喷吹装置、输灰系统等组成。按单列布置,一列为一个灰斗。

滤袋规格φ130mm,滤袋上端采用了弹簧涨圈,密封性能好,换袋方便,每个滤袋设一个碳钢袋笼。

电磁脉冲阀,规格2.5"直角阀,每室2套。

采用可编程序控制器(PLC)控制仪。

含尘气体由导流管进入各单元灰斗,在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗,其余粉尘随气流进入中箱体过滤区,过滤后的清净气体透过滤袋,经上箱体、离线阀、排风管排出。随着过滤的进行,当滤袋表面积达到量时,由清灰控制装置按设定程序关闭离线阀,打开电磁脉冲阀喷吹,抖落滤袋上的粉尘,落入灰斗的粉尘经卸灰阀排出。

滤袋喷吹每仓室轮流进行,当_个室的离线阀关闭后,开始进行喷吹清灰,同时其余几个室仍然继续工作,_个室清灰完毕后,离线阀打开,继续工作。二个室开始清灰,依次继续。这样就避免了我们常说的“粉尘的二次飞扬”

本除尘器采用的滤袋为涤纶针刺毡滤料,其规范如下:

气箱式脉冲布袋除尘器系统设置:

脉冲清灰除尘器共有五大系统

1)本体:它由上箱体、中箱体、灰斗组件、检修门、支架等组成

对于本体,我们在上以_不利的荷载组合进行强度;采用Q235A板材制作。

2)收尘、过滤系统:主要由滤袋、袋笼、花板组件、进风分配系统组成。

3)喷吹清灰、卸灰系统:主要由储气包(含油水分离器、调压装置)、电磁脉冲阀、喷吹管组件和离线阀、螺旋输送机及星型卸灰阀等组成。

4)滤袋采用φ133mm规格,材质采用三防针刺毡。

5)除尘器采用外滤式,除尘器的滤袋利用弹簧涨圈与花板联接,形成了干净空气与含尘气体的分离。

6)在清灰时由PLC控制脉冲控制仪发出脉冲信号给电磁脉冲阀,通过喷吹管喷出压缩空气,使滤袋径向变形抖落灰尘。

7)除尘器顶部设检修门,用于检修和换袋(除尘器的维、检修、换袋工作仅需在机外就可执行,不必进入除尘器内部)。

8)除尘器配置进风分配系统及滤袋固定框,地使进入除尘器的含尘气体均匀地分布到每个滤袋,滤袋固定框的使用,地防止了清灰过程中滤袋间的碰撞和磨擦,有利于滤袋使用寿命的延长。

9)除尘器进风口配置进风口手动调节阀,它的关闭能除尘器单个仓室的离线,实现了在除尘器正常工作状态时对单个仓室的检修维护。

10)除尘器配置仓壁振动装置,能地破拱,了除尘器灰斗卸灰的顺利进行。

11)除尘器控制系统采用PLC。整个除尘器控制系统采用PLC进行自动控制。除尘器电控柜采用双层密封门结构,防尘、、防小动物。

清灰电气控制装置:

1、清灰电气控制装置:清灰控制方式一般采用定时法,也可采用定阻法。所谓定阻法就是控制滤袋内外侧的压差,当收尘器的差压值达到设定值时(一般为1470Pa)。即由差压变送器发出信号,通过电气控制装置,即按既定程序进行逐室清灰。

2、电器控制装置的功能:对多室收尘器集中控制时采用单片机进行集中控制,控制有自动和手动两种方式,当单片机出故障或检修时,可随时切换为手动控制,为便于调试和设备检修设有机旁控制。

3、清灰电气控制装置到收尘器进线端子的布线由选用者负责,接线端子参见清灰电气控制器说明书。收尘器进线端子到各个电磁阀的接线,由制造厂负责。

PPC气箱脉冲袋式收尘器工作原理:

除尘器主要由上箱体、中箱体、进风通道、支架、滤袋及喷吹装置,卸灰装置等组成。含尘空气从除尘器的进风通道进入各室灰斗开在灰斗导流装置的导流下,大颗粒的粉尘被分离,直接落入灰斗,而较细粉尘均匀的进入中部箱体而吸附在滤袋的外表面上,干净气体透过滤袋进入上箱体,并经各切换阀和排风管排入大气。随着过滤工况的进行,滤袋上的粉尘越积越多,当设备阻力达到限定的阻力值时,由清灰控制装置按清灰时间设定值,按设定程序打开电磁脉冲阀,进行停风喷吹,利用压缩空气瞬间喷吹使袋内压力聚增,将滤袋上的粉尘进行拌落(即使粘细粉尘亦能较底地清灰)至灰斗中,由排灰机构排出。
