滤筒除尘器适用于切割 焊接车间--建辉环保
2020-12-07 14:20:03
滤筒除尘器工作原理

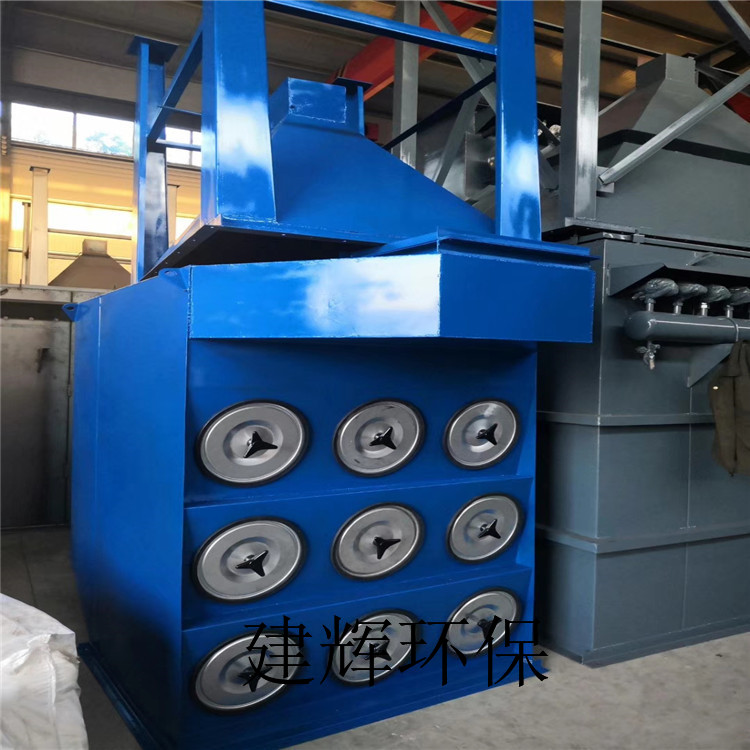

滤筒式除尘器得结构就是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成,类似气箱脉冲袋式除尘器得结构。滤筒在除尘器中得布置很重要,既可以垂直布置在箱体花板上,也可以倾斜布置在花板上,从清灰效果瞧,垂直布置较为合理。花板下部为过滤室,上部为气箱脉冲室。在除尘器入口处装有气流分布板。含尘气体进入除尘器灰斗后(图1),由于气流断面突然扩大及气流分布板作用,气流中一部分粗大颗粒在动与惯性力作用下沉降在灰斗;粒度细、密度小得尘粒进入滤尘室后,通过布袋扩散与筛滤等组合效应,使粉尘沉积在滤袋表面上,净化后得气体进入净气室由排气管经风机排出。滤筒式除尘器得阻力随滤袋表面粉尘层厚度得增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制电磁脉冲阀得启闭,先一分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以及短得时间在上箱体内膨胀,涌入滤筒,使滤筒膨胀变形产生振动,并在逆向气流冲刷得作用下,附着在滤袋外表面上得粉尘被剥离落入灰斗中。清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态。清灰各室依次进行,从一室清灰开始至下一次清灰开始为一个清灰周期。脱落得粉尘掉入灰斗内通过缷灰阀排出。
